Передатчик из автомобильного FM транмиттера
В сети довольно много схем FM передатчиков, но большинство из них микромощные (100-300 мВт).
На современной элементной базе легко собрать усилитель мощности минимальных габаритов и на довольно приличные мощности.

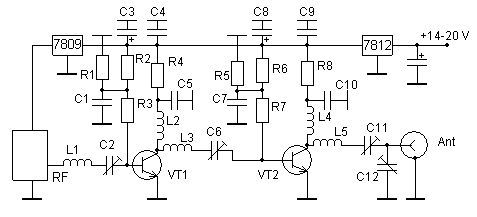

Предлагаемый передатчик, схему которого вы видите ниже, питается от 12 В, имеет небольшие размеры, работает в стереофоническом варианте. На вход усилителя мощности подается всего 9-12 мВт и этого достаточно, чтобы раскачать его до 1,3...1,7 Вт. В данном случае мне не пришлось собирать модулятор и ЧМ генератор, меня вполне устроил автомобильный FM transmitter, работающий от прикуривателя. Его выходная мощность как раз в нужных пределах. Поскольку в этих трансмиттерах слабое место - это стабилизатор напряжения, выполненный на 5-вольтовой кренке, пришлось понизить напряжение до 9 В, дополнив схему еще одним стабилизатором.
Теперь подробнее о самом усилителе мощности. Собран он на двух транзисторах типа BFG-591 (VT1 можно заменить на BFG-135), как было сказано выше, запитан он от напряжения 12 В. Правильно собранный передатчик начинает работать сразу, остается только подстроить подстроечные конденсаторы (их емкость при приведенных данных катушек в пределах 22-30 пФ, конденсатор C12, при необходимости, можно из схемы исключить).
Полоса усиления УМ в довольно широких пределах, так что он вполне годится не только для усиления сигналов в FM диапазоне, но и практически на всех телевизионных каналах метровых волн, правда, при этом его выходная мощность упадет до 0,7...0,9 Вт при том же входном уровне (90-120 мВт).
Перечень деталей, необходимых для сборки усилителя:
Конденсаторы
С1, С4, С5, С7, С9, С10 - 3300 пФ
С2, С6, С11, С12 - 6-30 пФ
С3, С8 - 100-200 мкФ
Резисторы
R1, R5 - 270 Ом
R2, R6 - 1,5 кОм
R3, R7 - 2,2 кОм
R4 - 100 Ом (0,5 Вт)
R8 - 51 Ом (0,5 Вт)
Транзисторы
VT1-VT2 - BFG-591
(VT1 можно заменить на BFG-135)
Катушки L1, L3, L5 - по 5 витков провода ПЭЛ-2 диаметром 1,0 мм, на оправке диаметром 5,5 мм
L2, L4 - содержат по 7 витков того же провода, на оправке того же диаметра. (все катушки намотаны виток к витку)
Собран усилитель на SMD деталях на односторонне фольгированном стеклотекстолите. Все катушки и подстроечные конденсаторы установлены с одной стороны платы, а весь остальной монтаж деталей со стороны "печати".
Хоть этот усилитель, собранный в SMD исполнении, не склонен к самовозбуждению, на всякий случай каскады я разделил экранирующими перегородками. Катушки L2-L3 и L4-L5 расположены перпендикулярно друг другу.
На выходе передатчика не мешало бы поставить П-контур, настроенный в нужном диапазоне частот, хотя можно использовать усилитель и без него.
PS. Данный усилитель испытывался с модутяторами для кабельного телевидения и показал неплохие результаты при передаче ТВ сигнала в эфир.
