Шестидиапазонный Windom для ленивых

Недавно сделал антенну для прослушивания КВ-диапазонов. Прошерстил интернеты, прикинул условия размещения и оптимальной оказалась именно такая антенна. Описана она здесь: http://qrz-e.ru/forum/29-786-1

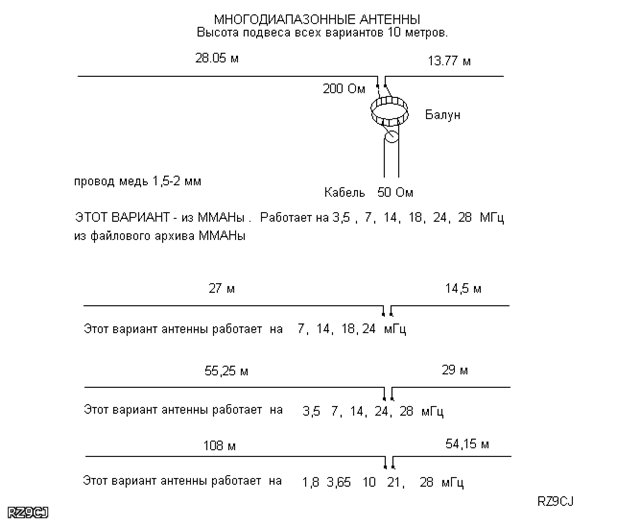

Размер изображения изменен. Нажмите на это поле, чтобы увидеть полное изображение. Размер оригинального изображения 640x526.


Мой вариант - самый верхний.

В русскоязычном интеренете ее иногда неправильно называют несимметричным диполем. Меня в ней привлекла простота исполнения и идеальная в моем случае схема подвеса - верхняя точка крепится на крыше дома, нижняя - за любое дерево, на высоте 1/3 от высоты подвеса верхней точки. Ориентирована антенна на северо-восток - юго запад.

В точке запитки размещен согласующий трансформатор 4:1, первичная обмотка 2 витка изолированного медного провода Ф 1.8 мм. вокруг двух сложенных ферритовых колечек Ф 40 мм, вторичная - 8 витков того же провода. На первичную обмотку заведен кабель снижения, на вторичную - полотна. Кабель использовал первый попавшийся под руку 50-омный - RG-58. В качестве полотна использована биметаллическая проволока Ф1.6 мм ( отдельная благодарность UA2FZ, изоляторы тоже предоставил он).
Под покровом темноты, дабы не волновать соседей, антенна была натянута и испытана. Гарантированный прием на всех шести заявленных диапазонах есть, слышно иной раз просто замечательно, но городские помехи дают о себе знать. На передачу - по моей просьбе было сработано два QSO на 80 м. Пермь и Донецк. Везде рапорт 59. С учетом 5 ватт - неплохо. Решено было изготовить еще одну такую антенну на дачу, где влияние помех меньше. Вот так она выглядит без трансформатора:
Размер изображения изменен. Нажмите на это поле, чтобы увидеть полное изображение. Размер оригинального изображения 512x385.


В принципе, не открыто ничего нового, просто мною данная конструкция изготовлена и испытана, считаю ее годной для тех, у кого нет возможности разместить полноценную антенну на правильной мачте с поворотным устройством, да и стоимость копеечная. Рекомендую.
